Kuntong坤通KTM-DCS-3005F会议系统分配器的使用说明

本使用说明旨在帮助用户快速掌握Kuntong坤通KTM-DCS-3005F会议系统分配器的安装与操作方法，确保系统稳定运行。

一、产品简介

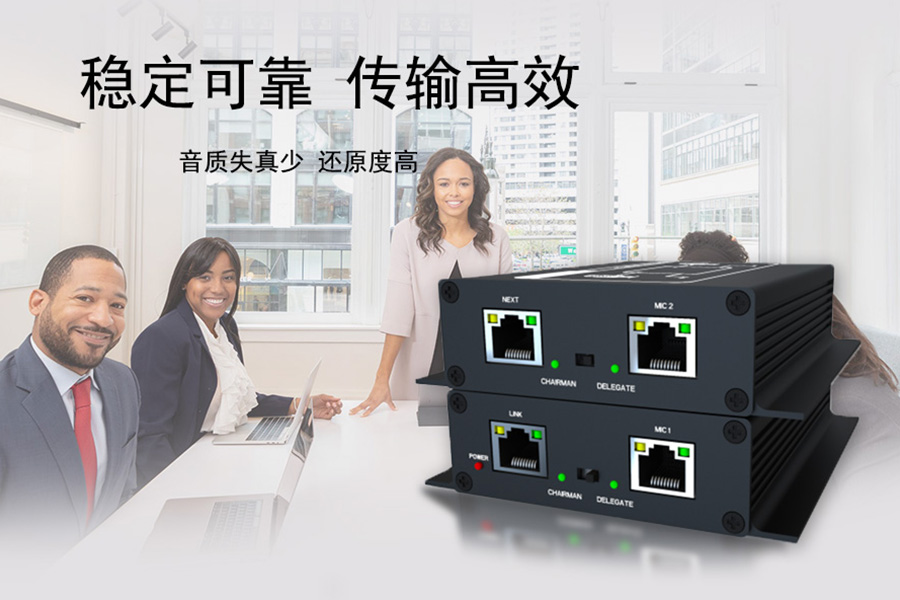

KTM-DCS-3005F是数字会议系统中连接主机与纽扣式发言单元的分配器。它采用手拉手连接方式，支持多台级联，每台可接入2个发言单元。产品由主机通过网线集中供电（DC24V），无需外接电源。

二、接口说明
分配器共提供4个RJ45网口：

• 手拉手接口（2个）：用于分配器之间的级联连接，一进一出，形成链式结构。
• 发言单元接口（2个）：用于直接连接纽扣式发言单元。其中1个接口标注为“主席口”，接入该口的单元自动成为主席单元。

三、安装步骤

1. 确定分配器安装位置，通常放置在会议桌下方或桌面线槽内。
2. 使用CAT6网线，将第一台分配器的任一“手拉手”接口与会议主机对应接口连接。
3. 如需级联，将第二台分配器的一个“手拉手”接口与第一台分配器剩余的“手拉手”接口连接，以此类推。
4. 将发言单元通过网线接入分配器的“发言单元接口”，需要主席权限的单元必须接入“主席口”。
5. 确认所有连接牢固后，开启会议主机。分配器自动获得供电并开始工作。

四、使用与维护

• 系统工作时，请勿插拔分配器上的网线，以免产生信号冲击。
• 定期检查网线连接是否松动，特别是经常移动的桌面部分。
• 如需增加发言单元，在链路上添加新的分配器并正确连接即可。
• 若某个单元无响应，首先检查对应分配器的接口连接是否正常，可尝试更换网线测试。

五、技术参数

• 供电：DC24V主机供电
• 功耗：2W
• 频率响应：0Hz-20kHz
• 失真：<1%
• 重量：约500g
