哪些设备可以做大屏拼接？传统拼接处理器和分布式系统有啥不一样？

引言

在指挥中心、监控室或者大型会议室，我们经常能看到那种由好多块小屏幕组成的一面巨大电视墙。这些屏幕能拼成一整幅超清画面，也能同时显示几十个监控画面，这背后离不开一个关键的设备——拼接处理器。今天咱们就聊聊，到底哪些设备能做大屏拼接，尤其是大家常听说的“传统拼接处理器”和新一点“分布式系统”，到底有啥不一样。

一、谁在做拼接这件事

大屏拼接系统里，显示画面的是一块块屏幕，但真正决定这些屏幕怎么显示的是背后的处理器。你可以把处理器想象成一个把所有视频信号（电脑画面、视频会议）都先送到它这里，它负责把这些信号分配给不同的屏幕，还能实现跨屏拼接、开窗漫游这些效果。

目前市面上能做拼接处理的主要有两类设备：传统拼接处理器和分布式拼接系统。

二、传统拼接处理器

传统拼接处理器，也叫集中式处理器。它把所有信号都集中到一个机箱里处理，处理完再分发给各个屏幕。

它长什么样？

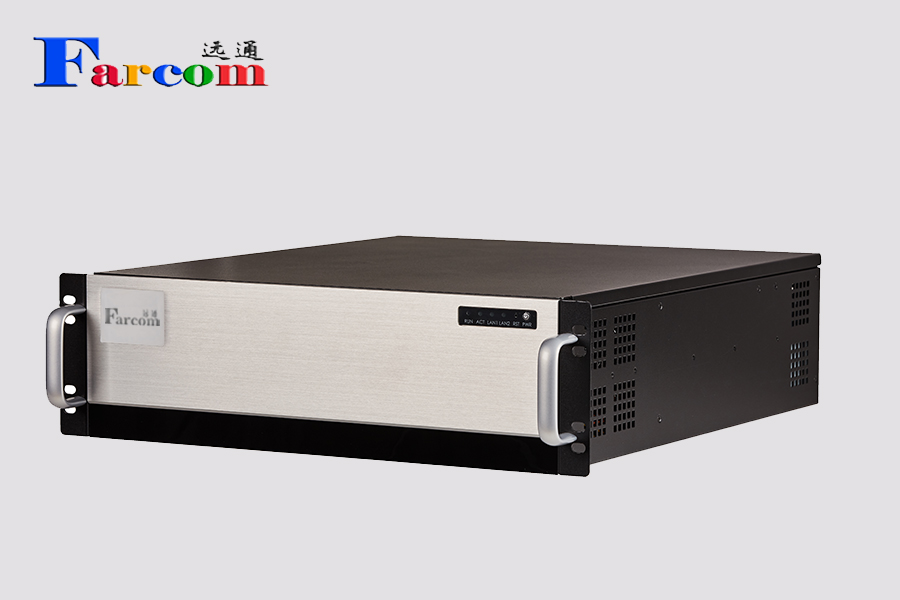

就是一个标准几个U的大小的设备，后面插满了各种输入输出板卡——有接电脑的HDMI/DVI卡，有接摄像头的SDI卡，还有接网络信号的IP解码卡。

它是怎么工作的？

所有信号线（HDMI线、网线）都密密麻麻地接到这个机箱上。信号不经过压缩，实时性很好。

优点：

稳定可靠：纯硬件设计，上电就能用，不容易死机。

画质无损：信号在内部是“点对点”传输，不压缩、不延迟，图像还原度极高。

部署简单：一个主机，调试起来相对直接。

缺点：

扩展受限：机箱的插槽数量有限，输入输出通道数固定，想增加信号源得换更大机箱。

布线麻烦：所有信号线都得拉到这个机箱，如果信号源分布在几个楼层，那走线就是个大工程。

单点风险：一旦主机出故障，整个电视墙就黑屏了。

适合场景： 中小型监控室、会议室、展厅，信号源不多、设备集中、追求极致画质的地方。

三、分布式系统

它不再把所有信号集中到一个机箱里，而是把处理能力分散到一个个小盒子里，通过网络协同工作。

它长什么样？

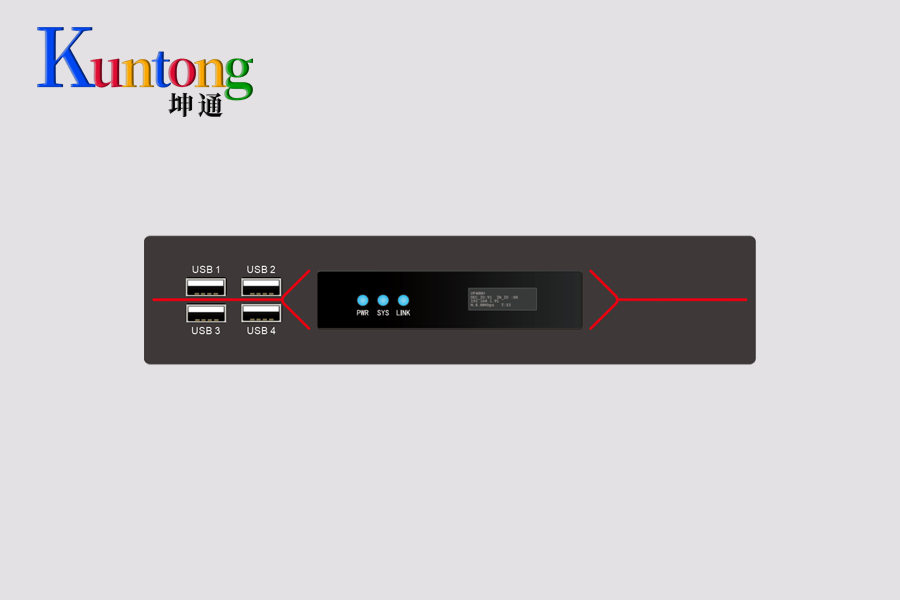

它是许多巴掌大的小盒子：输入节点（接在信号源旁边，比如电脑、摄像头）、输出节点（接在每块屏幕后面）、还有一台网络交换机（负责所有节点之间的通信）。

它是怎么工作的？

每个信号源旁边配一个输入节点，这个节点把信号“编码”成网络数据包，通过网线送到交换机。交换机再把数据包分发给各个屏幕后面的输出节点，输出节点“解码”后把画面显示出来。

优点：

无限扩展：想加摄像头？加个输入节点就行。想加屏幕？加个输出节点就行。

布线简单：所有节点只需要插网线，一根网线解决传输和供电。

天生兼容IP摄像头：现在监控都是网络摄像头，直接输出IP流。

高可靠性：一个节点坏了，只影响它对应的那一路信号或那块屏，其他照常工作。

跨地域部署：只要网络通，两个分部可数据互通。

缺点：

成本较高：节点多了，总体造价可能比传统处理器高。

有轻微压缩：信号要经过“编码-网络传输-解码”，理论上画质会有极微小损失。

依赖网络：对交换机的性能要求高，网络不好会影响显示效果。

适合场景： 大型指挥中心、多楼层/跨区域的企业拼接项目
